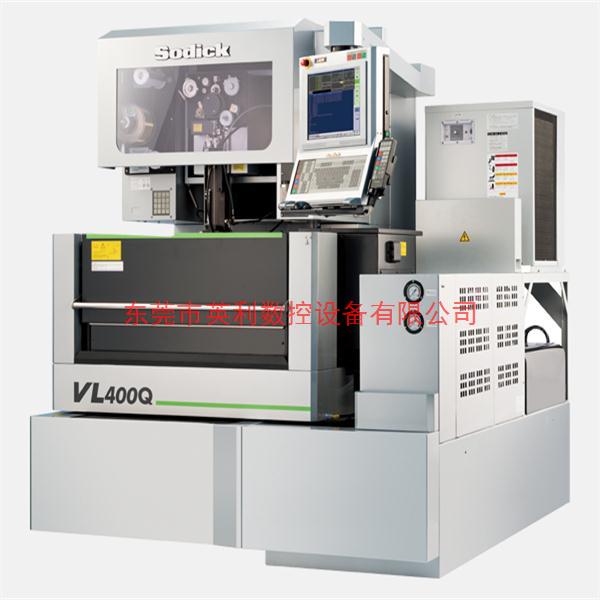

VL400Qs沙迪克慢走絲機械規格（Sodick）

X、Y、Z行程

400mm*300mm*220mm

U、V行程

80mm*80mm

錐度加工控制角度

±15°（板厚：120mm）

最大工件尺寸（浸水）

830mm*610mm*215mm

最大工件尺寸（噴水）

830mm*610mm*200mm

最大加工物質量

500KG（浸水）、350KG（噴水）

VL400Qs電極絲直徑

0.1mm - 0.3mm

從地面到工作臺面距離

900mm

VL400Qs機臺主體尺寸

2020mm*2310mm*1990mm

VL400Qs安裝尺寸

2700mm*3080mm

VL400Qs總重量

2750KG

VL400Qs沙迪克線切割電源裝置（Sodick）

最大加工電流

40A（可選配60A）

電源輸入

380V（系統電源220V）

數控裝置

多任務操作系統，K - SMC - LINK方式（M 4 - LINK）

記憶裝置

SSD、外部存儲器

輸入方式

外部內存、多觸摸屏、屏幕鍵盤、局域網

顯示方式

19型TFT

顯示文字

漢字（JIS）、字母、數字等

鍵盤

標準101參考型鍵盤、功能鍵

位置命令方式

增量坐標、絕對坐標

放電加工條件登錄功能

10000條件可登錄（C000-C9999）

補償功能

10000條件可登錄（H000-H9999）

程序序列數指定

設定比N 000000000-N 999999999為止可能

坐標數

60

同時控制軸數

最大4軸（SPW - E：最大8軸）

最小指令單位

0.001um

最小驅動單位

0.01um（X、Y、U、V）軸

最大傳送速度

X、Y軸最大3m / min；Z軸2m/ min

位置檢測系統

全閉環回路控制（光學尺）

驅動系統

直線馬達（X、Y、U、V軸）

各種補償

各軸步距規誤差補償、間隙補償、扭矩補償

圖形功能

平面、加工中描書、3次元、擴大、縮小、旋轉、背景繪圖

VL400Qs沙迪克慢走絲特性（Sodick）

四軸線性馬達裝置

X、Y、U、V搭載線性馬達，沙迪克專利冷卻形式；

全閉式控制

世界頂級四軸海德漢光學尺（0.01um）

自動穿絲裝置

實現高可靠性自動熔斷及自動穿絲作業（AWT）

加工液溫度恒定裝置

可使得加工液溫度保持穩定，達到高精度切割要求；

加工液面自動調整裝置

通過液面自動調整，可實現無人化作業（噴水或浸水皆可）

工作臺

原“C字型”工作臺變更為陶瓷“口字型”工作臺；

UTY編輯系統

通過該系統可在機臺上實現作業程序編輯；

0.1線徑切割電源

搭載可作0.1線徑切割之電源，實現更小R角處理；

TK2

加工中的變形量大幅降低，依賴于“TK2”回饋控制電路的應用；

觸控式操作

ALN系列線切割世界首先搭載了觸控式平板電腦操作模式；

液面跟蹤功能

標準配置Z軸跟蹤液面跟蹤功能，該解決方案可提高操作性；

無人化操作

依賴高速自動接線裝置及液面跟蹤調節功能，提高工作效率；

自行開發

ALM系列要素技術由Sodick自行開發·制造，發揮最高性能；
