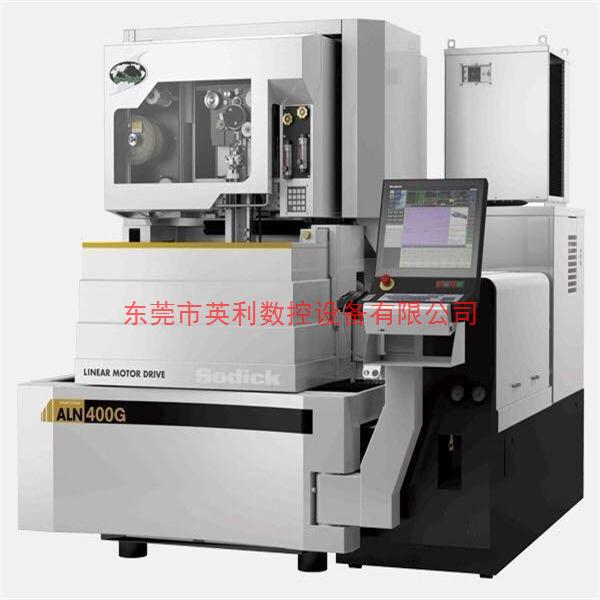

ALN400Gs沙迪克慢走絲機械規格說明（Sodick）

X、Y、Z行程

400mm*300mm*250mm

U、V行程

150mm*150mm

錐度加工控制角度

±25°（板厚：130mm）

最大工件尺寸（浸水）

600mm*470mm*240mm

最大工件尺寸（噴水）

600mm*470mm*230mm

最大加工物質量

500KG（浸水）、350KG（噴水）

ALN400Gs電極絲直徑

0.1mm - 0.3mm

從地面到工作臺面距離

995mm

ALN400Gs機臺主體尺寸

2115mm*2335mm*2185mm

輸入總功率

11kw、50\60赫茲

ALN400Gs總重量

3350KG

ALN400Gs沙迪克線切割電源裝置說明（Sodick）

最大加工電流

40A（可選配60A）

電源輸入

380V（系統電源220V）

數控裝置

多任務操作系統，K - SMC - LINK方式（M 4 - LINK）

記憶裝置

SSD、外部存儲器

輸入方式

外部內存、多觸摸屏、屏幕鍵盤、局域網

顯示方式

19型TFT

顯示文字

漢字（JIS）、字母、數字等

鍵盤

標準101參考型鍵盤、功能鍵

位置命令方式

增量坐標、絕對坐標

放電加工條件登錄功能

10000條件可登錄（C000-C9999）

補償功能

10000條件可登錄（H000-H9999）

程序序列數指定

設定比N 000000000-N 999999999為止可能

坐標數

60

同時控制軸數

最大4軸（SPW - E：最大8軸）

最小指令單位

0.001um

最小驅動單位

0.01um（X、Y、U、V）軸

最大傳送速度

X、Y軸最大3m / min；Z軸2m/ min

位置檢測系統

全閉環回路控制（光學尺）

驅動系統

直線馬達（X、Y、U、V軸）

各種補償

各軸步距規誤差補償、間隙補償、扭矩補償

圖形功能

平面、加工中描書、3次元、擴大、縮小、旋轉、背景繪圖

ALN400Gs沙迪克慢走絲特性說明（Sodick）

四軸線性馬達裝置

四軸軸采用了自主開發生產的高性能直線電機，確立了無需滾珠絲杠的直接驅動方式；半永久地保持無齒隙的、正確的軸移動，這是傳統滾珠絲杠驅動方式無法實現的。直線電機的特點高響應、高隨動性，在正確的位置控制和加工時，將發揮出色的放電特性。

新電源裝置

整合了率先在世界上配備的平板模式和傳統模式，使數控裝置的SPW進一步升級。此外還標準配備了大幅降低加工中的凹凸量的無凹凸控制Ⅱ、降低二次加工時的表面粗糙度、提高半精加工速度的TMP控制Ⅱ等。

全閉式控制

世界頂級四軸海德漢光學尺（0.01um）

自動穿絲裝置

實現高可靠性自動熔斷及自動穿絲作業（AWT）

加工液溫度恒定裝置

可使得加工液溫度保持穩定，達到高精度切割要求；

加工液面自動調整裝置

通過液面自動調整，可實現無人化作業（噴水或浸水皆可）

工作臺

原“C字型”工作臺變更為陶瓷“口字型”工作臺；

UTY編輯系統

通過該系統可在機臺上實現作業程序編輯；

0.1線徑切割電源

搭載可作0.1線徑切割之電源，實現更小R角處理；

TK2

加工中的變形量大幅降低，依賴于“TK2”回饋控制電路的應用；

觸控式操作

ALN系列線切割世界首先搭載了觸控式平板電腦操作模式；

液面跟蹤功能

標準配置Z軸跟蹤液面跟蹤功能，該解決方案可提高操作性；

無人化操作

依賴高速自動接線裝置及液面跟蹤調節功能，提高工作效率；

自行開發

ALM系列要素技術由Sodick自行開發·制造，發揮最高性能；
