產品特征：

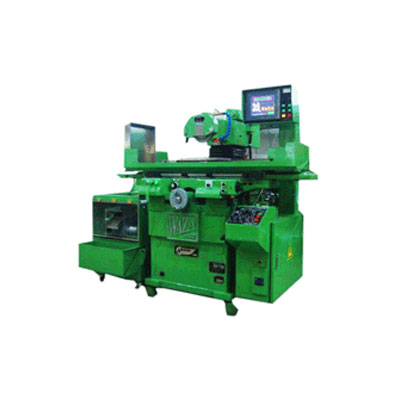

1.世界一流超精密成形平面磨床
2.產品制作技術及外購件100％日本長島精工株式會社提供
3.上下及前后兩軸高精度光柵尺（0.0001mm）全閉環數控系統
4.全部導軌面及接觸面人工刮研，世界僅此一家
5.彩色液晶觸摸屏幕，操作極其方便，迅速進行CNC加工
6.標準配置圓弧及角度砂輪成形修整器（工作臺一側三點修整方式）
標準配置極其實用機械式手輪（前后軸左右軸）
產品規格：
|
項目 |
單位 |
WAZA630-NC |
|||||
|
數控系統 |
標準配置 |
|
兩軸聯動 |
||||
|
顯示器 |
|
10 英寸彩色液晶觸摸屏幕 |
|||||
|
性能 |
工作臺面工作尺寸（長 × 寬） |
mm |
700×300 |
||||
|
工作臺最大移動量 |
左右 |
mm |
760 |
||||
|
前后 |
mm |
340 |
|||||
|
工作臺面到砂輪主軸中心高度 |
mm |
MAX 500 |
|||||
|
電永磁吸盤最大尺寸 |
mm |
600×300 |
|||||
|
地面距工作臺高度 |
mm |
1030 |
|||||
|
|
kg |
100 |
|||||
|
工作臺 |
T 型槽尺寸 × 槽數 |
mm |
12×3 |
||||
|
工作方式 |
機械手輪 |
標準配置 |
|
手動及液壓伺服自動轉換 |
|||
|
|
標準配置 |
|
具有自動低速啟動功能 |
||||
|
左右方向移動速度 |
m/min |
0 ～ 20 |
|||||
|
工作臺 |
機械式手輪進給 |
手輪旋轉１周 |
mm |
4 |
|||
|
小手輪最小刻度值 |
mm |
0.01 |
|||||
|
最小顯示值 |
mm |
0.0001 |
|||||
|
前后自動進給伺服電機 |
連續速度 |
mm/min |
0 ～ 1000 |
||||
|
間斷進給 |
進給位置 |
|
兩端或工作臺右側單邊 |
||||
|
進給量 |
mm |
0 ～ 8( 任意提前指令 ) |
|||||
|
標準配置 |
|
具有精磨進給時速度及進給量 1/2 減少功能 |
|||||
|
高精度光柵尺 |
標準配置 |
|
0.0001 |
||||
|
全閉環定位功能 |
標準配置 |
mm |
0.0001 指令 |
||||
|
磨頭 |
移動量 |
mm |
400 |
||||
|
快速升降速度 |
mm/min |
600 |
|||||
|
手動進給伺服電機 |
方式 |
|
電子手輪 3 檔倍率切換 |
||||
|
手輪旋轉１周 |
mm |
|
|||||
|
最小進給量 |
mm |
|
|||||
|
自動進給 |
總進給量 |
μm |
任意量設定 |
||||
|
精磨開始量 |
μm |
任意量設定 |
|||||
|
每次進給量 |
上段 |
μm |
各段 ,1.5,2,3,5,7,10,15,20 |
||||
|
中段 |
|||||||
|
下段 |
|||||||
|
方式 |
切入磨削 |
|
單側進給或工作臺兩端進給 |
||||
|
平面研 |
|
前后兩端進給 |
|||||
|
無火花研磨次數 |
往復 |
0, 1, 2, 4, 6 |
|||||
|
高精度光柵尺 |
標準配置 |
mm |
0.0001 |
||||
|
全閉環定位功能 |
標準配置 |
mm |
0.0001 指令 |
||||
|
修正 |
工作臺一側 3 點進給 任意輸入方式 |
標準配置 |
|
總修整量顯示及平時砂輪外徑位置顯示功能 |
|||
|
砂輪 |
使用尺寸 |
mm |
φ305×φ76.2×φ32 |
||||
|
轉速 |
rpm |
0 ～ 3600 （無級變速） |
|||||
|
電動機 |
kw |
7.5kw 4P |
|||||
|
潤滑方式 |
標準配置 |
|
全自動潤滑（自動檢測油量不足） |
||||
|
砂輪卡盤錐度 |
|
φ45×1/6 |
|||||
|
機床面積 長 × 寬 |
mm |
3000×2400 |
|||||
|
機床重量 |
kg |
約 3500 |
|||||
