所屬分類：[長島精工]

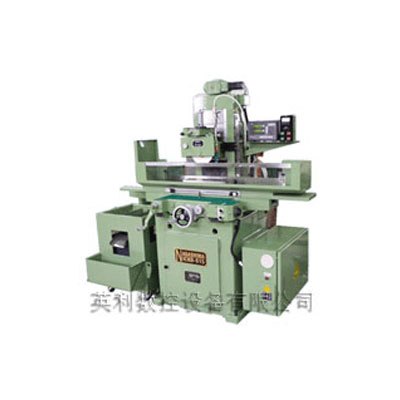

- 產品標題：超精密成型磨床NN515-S
- 產品簡介：NN515-S標準配置左右進給手輪、前后手輪、前后微進給手輪、砂輪卡盤、上部修整器。前后及上下采用滾珠絲杠傳動,并配有0.001mm光柵尺及顯示器。垂直進給伺服電機驅動。
- 訂購熱線：0769-85428149
-
產品特征：
1.產品制作100%日本技術
2.全部導軌面及接觸面人工刮研,世界僅此一家.
3.保留了舊日興全手動機床的優點。上下軸及垂直進給導軌采用日本長島精工V
型6面軌結構，砂輪頭上下導軌面加長20%使得機床剛性大幅提高，保證了機械
精度的穩定性。
4.標準配置左右進給手輪、前后手輪、前后微進給手輪、砂輪卡盤、上部修整
器。前后及上下采用滾珠絲杠傳動,并配有0.001mm光柵尺及顯示器。垂直進給
伺服電機驅動。
5.上下軸標準配置電子手輪、三擋任意轉換，實現上下軸最小進給量0.0001mm
機床采用全自動潤滑(油量不足自檢)。
產品規格：
|
項 目 |
單 位 |
NN515-S |
||||||
|
性能 |
工作臺面工作尺寸（長×寬） |
mm |
550 × 180 |
|||||
|
工作臺最大移動量 |
左右 |
mm |
520 |
|||||
|
前后 |
mm |
180 |
||||||
|
工作臺面至砂輪主軸中心高度 |
mm |
MAX 400 |
||||||
|
電永磁吸盤最大尺寸 |
mm |
可傾式 380 × 110 |
||||||
|
地面距工作臺高度 |
mm |
1030 |
||||||
|
加工工件最大重量 |
kg |
100 |
||||||
|
工作臺 |
T 型槽尺寸×槽數 |
mm |
12 × 1 |
|||||
|
工作方式 |
標準配置 |
|
機械式手輪 |
|||||
|
|
|
|
||||||
|
左右方向移動速度 |
m/min |
手動 |
||||||
|
工作臺 |
手動進給 |
手輪旋轉１周 |
mm |
5 |
||||
|
小手輪最小刻度值 |
mm |
0.005 |
||||||
|
前后自動進給 |
連續速度 |
mm/min |
手動 |
|||||
|
鎖緊裝置 |
標準配置 |
|
|
|||||
|
進給量 |
mm |
手動 |
||||||
|
高精度光柵尺 |
標準配置 |
mm |
0.001（1.0.μm） |
|||||
|
顯示裝置 |
標準配置 |
mm |
0.001（1.0.μm） |
|||||
|
磨頭
（上下） |
移動量 | mm | 250 | |||||
| 快速進給速度（固定） | mm/min | 750 | ||||||
|
手動進給 （伺服電機） |
方式 | 電子手輪（３檔倍率切換） | ||||||
| 手輪旋轉1周 | mm | 1.0 | 0.1 | 0.01 | ||||
| 最少進給量 | mm | 0.01 | 0.001 | 0.0001 | ||||
| 高精度光柵尺 | 標準配置 | mm | 0.001（1.0.μm） | |||||
| 顯示裝置 |
標準配置
|
0.001（1.0.μm） | ||||||
|
砂輪 |
使用尺寸 |
mm |
φ205×φ31.75×寬16（MAX） |
|||||
|
轉速 |
rpm |
0～3600（無極変速） |
||||||
|
電動機 |
kw |
1.5kw 2p |
||||||
|
潤滑方式 |
標準配置 |
|
全自動潤滑（自動檢測油量不足） |
|||||
|
砂輪卡盤錐度 |
|
φ 25 × 1/4 |
||||||
|
機 床 體 積 高×寬×長 |
mm |
2000 × 2250 × 2000 |
||||||
|
機床重量 |
kg |
約 1600 |
||||||
