μ級進給磨削，經面磨削輕易達到（Ry0.3μm以內）,保證機械上下跟蹤精度及原精度±0.001mm以內（10年）世界僅此一家。
產品特征：

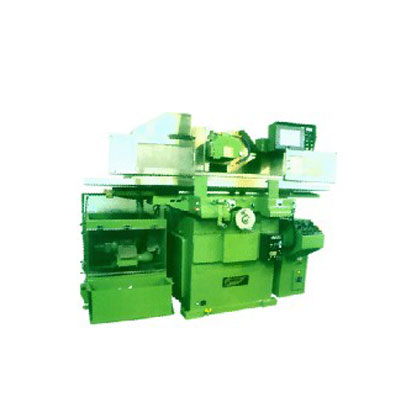

1.世界一流超精密成形平面磨床
2.產品制作技術及外購件100％日本長島精工株式會社提供
3.上下及前后兩軸高精度光柵尺（0.0001mm）全閉環數控系統
4.全部導軌面及接觸面人工刮研，世界僅此一家
5.保證機械上下跟蹤精度及原精度±0.001mm以內（10年）世界僅此一家
6.μ級進給磨削，經面磨削輕易達到（Ry0.3μm以內）
產品規格：
|
項 目 |
單 位 |
NP520-F.MD |
NP415-F |
||||
|
性能 |
工作臺面工作尺寸（長 × 寬） |
mm |
540×180 |
||||
|
工作臺最大移動量 |
左右 |
mm |
650 |
230 |
|||
|
前后 |
mm |
230 |
190 |
||||
|
電永磁吸盤最大尺寸 |
mm |
500×200 |
平行400×150 可傾式380×120 | ||||
|
工作臺面到砂輪主軸中心高度 |
mm |
1030 |
|
||||
|
地面距工作臺高度 |
mm |
1030 |
|||||
|
可承受加工物件最大重量 |
kg |
100 |
|||||
|
工作臺 |
T 型槽尺寸 × 槽數 |
mm |
12×1 |
||||
|
工作方式 |
標準配置 |
|
手動及液壓伺服自動轉換 |
||||
|
標準配置 |
|
具有自動低速啟動功能 |
|||||
|
左右方向移動速度 |
m/min |
0 ～25 |
|||||
|
工作臺 |
機械式手輪進給 |
手輪旋轉１周 |
mm |
4 |
|||
|
小手輪最小刻度值 |
mm |
0.01 |
|||||
|
最小顯示值 |
mm |
0.0001 |
|||||
|
前后自動進給伺服電機 |
連續速度 |
mm/min |
0 ～ 600（無極變速） |
||||
|
間斷進給 |
進給位置 |
|
兩端或工作臺右側單邊 |
||||
|
進給量 |
mm |
0 ～ 7 |
|||||
|
高精度光柵尺 |
標準配置 |
|
0.0001 |
||||
|
全閉環定位功能 |
標準配置 |
mm |
0.0001 |
||||
|
磨頭 |
移動量 |
mm |
400 |
||||
|
快速升降速度 |
mm/min |
600 |
|||||
|
手動進給伺服電機 |
方式 |
|
電子手輪 3 檔倍率切換 |
||||
|
手輪旋轉１周 |
mm |
|
|||||
|
最小進給量 |
mm |
|
|||||
|
自動進給 |
總進給量 |
μm |
任意量設定 |
||||
|
精磨開始量 |
μm |
任意量設定 |
|||||
|
每次進給量 |
上段 |
μm |
各段 0.1，0.2，0.3，0.5，0.7，1，1.5，2，3，5，7，10，15，20 | ||||
|
中段 |
|||||||
|
下段 |
|||||||
|
方式 |
切入磨削 |
|
單側進給或工作臺兩端進給 |
||||
|
平面研 |
|
前后兩端進給 |
|||||
|
無火花研磨次數 |
往復 |
0, 1, 2, 4, 6 |
|||||
|
高精度光柵尺 |
標準配置 |
mm |
0.0001 |
||||
|
控制系統顯示值 |
標準配置 |
mm |
0.0001 |
||||
| 固定循環 | 標準配置 | 快速進給－粗磨－精磨－返回 | |||||
| 粗－中－精－返回 | |||||||
| 磨頭上部平衡自動修整 | MD型標準配置 | 總修整量及平時砂輪外周位置顯示功能 | |||||
| 間隔 | μm | 0～999 | |||||
|
每次修整量 |
μm | 0～99 | |||||
|
修整次數 |
回 |
0～9 | |||||
|
修整器修整量 |
μm |
0～99 | |||||
|
砂輪 |
使用尺寸 |
mm |
φ255×φ50.8× 寬25 |
||||
|
轉速 |
rpm |
0 ～ 3600 （無級變速） |
|||||
|
電動機 |
kw |
2.2kw 4P |
|||||
|
潤滑方式 |
標準配置 |
|
全自動潤滑（自動檢測油量不足） |
||||
|
砂輪卡盤錐度 |
|
φ33×1/6 |
|||||
|
機床面積 長 × 寬 |
mm |
2300×1700 | |||||
|
機床重量 |
kg |
約 2000 |
|||||
